液氮過冷循環是現代深低溫工程中的一項關鍵技術，它通過巧妙的結構設計，將液氮的溫度降低到其標準沸點（77K，-196°C）以下，從而獲得更大的制冷溫區和更高的制冷效率。這種技術被廣泛應用于高溫超導、空間探測、材料處理、高能物理以及生物樣本保存等領域。要實現穩定高效的過冷，其核心依賴于一個精密協同的系統。本文將深入剖析該循環的核心結構組成。
一、 核心目標：為何要“過冷”？
在標準大氣壓下，液氮始終處于氣液兩相平衡狀態，其溫度穩定在-196°C。任何微小的熱量輸入都會導致液體沸騰汽化（稱為“閃蒸”），這不僅消耗了大量液體，還限制了其冷卻能力的上限。“過冷” 的目的就是通過外部手段移除這部分汽化潛熱，使液氮溫度降至沸點以下，同時保持完全的液態。過冷液氮擁有兩大優勢：
-
更高的冷卻能力：消除了沸騰現象，所有冷量都用于降低目標物體的溫度，熱交換效率極大提升。
-
更低的穩定溫度：可以提供遠低于77K的低溫環境，例如穩定達到65K甚至更低。
二、 核心結構組成
一個典型的液氮過冷循環系統主要由以下幾個核心部件構成，它們共同構成了一個閉環的能量轉移鏈條。
1. 液氮儲罐
2. 循環泵
3. 過冷器
-
功能：作為系統的“冷卻器官”，是產生過冷效應的核心部件。其本質是一個液氮-低溫制冷劑換熱器。
-
結構與原理：通常采用高效緊湊的板翅式或管殼式換熱器。一路通道流通來自循環泵的“
warm”液氮（接近77K），另一路通道流通溫度更低的制冷劑（如來自制冷機的20K-30K的冷氦氣）。在逆流換熱過程中，液氮將其顯熱和潛在的汽化熱帶走，溫度得以降低，實現過冷。
-
設計要求：極低的漏熱、極高的換熱效率和極小的流動阻力是關鍵設計指標。
4. 低溫制冷機
-
功能：作為系統的“冷量源頭”，為過冷器提供所需的低溫環境。它通常是一個獨立的、閉合的制冷系統。
-
類型：常用的是GM制冷機或斯特林制冷機。這些制冷機通過內部氣體的膨脹循環，將其二級冷頭（Cold
Head）的溫度降至20K甚至更低。
-
協同工作：制冷機的冷頭通過良好的熱連接（通常是銅帶或直接連接）與過冷器的低溫制冷劑通道耦合，從而將“冷量”源源不斷地傳遞給過冷器。
5. 負載換熱器 / 冷卻腔
-
功能：作為系統的“工作終端”，是將過冷液氮的冷量終傳遞給被冷卻物體的地方。
-
結構：可以是一個直接浸泡樣品的液池，也可以是一個讓過冷液氮流經的換熱器，與需要冷卻的設備（如超導磁體、紅外探測器）進行熱交換。
-
優勢：由于流入的是過冷液氮，沒有氣泡干擾，換熱過程極為平穩和高效。
6. 控制系統與真空絕熱系統

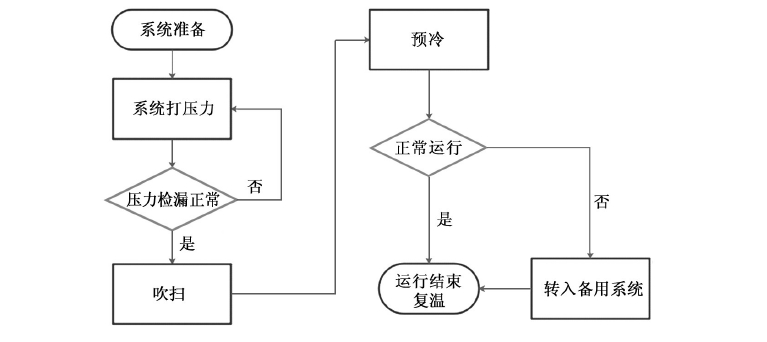

三、 工作流程與協同作用
這些核心部件協同工作，形成一個高效的閉環：
-
供應：液氮從儲罐中被引出，進入循環泵。
-
加壓驅動：循環泵對液氮加壓，將其泵入過冷器。
-
核心過冷：在過冷器內，液氮與來自低溫制冷機的超低溫冷量進行熱交換，溫度顯著降低，變為過冷液氮。
-
輸送與做功：過冷液氮通過絕熱管道被輸送至負載換熱器，吸收被冷卻物體的熱量。由于其過冷特性，它在升溫至沸點之前會吸收大量顯熱，而不會立即沸騰。
-
回流：從負載流出的液氮（溫度已升高，可能部分汽化）返回至儲罐中進行氣液分離和溫度平衡，完成一個循環。氣相氮可以通過排氣閥排出或回收，液相氮則等待再次進入循環。
總結
液氮過冷循環并非一個單一的設備，而是一個由儲罐、泵、過冷器、制冷機、負載腔五大核心部件，通過真空絕熱和智能控制緊密集成的高度復雜的系統。每個部件都扮演著不可替代的角色，它們的性能優劣和匹配程度直接決定了終過冷效果的深度和穩定性。理解其核心結構組成，是設計、優化和應用這一強大低溫技術的基礎。隨著低溫制冷機效率的不斷提升和新型換熱器技術的發展，液氮過冷循環將在更廣闊的科研和工業領域發揮至關重要的作用。
