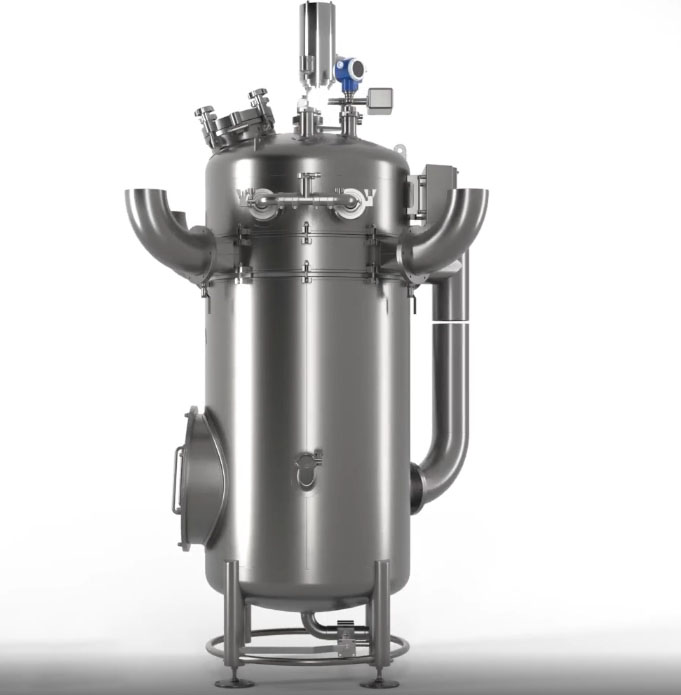

在材料加工領域，顆粒制備的精度與質量直接影響終端產品性能。液氮深冷制粒設備通過利用液氮的超低溫特性(-196℃)，將高分子材料、金屬粉末、醫藥中間體等物料在脆化狀態下粉碎成粒徑均勻的顆粒，解決了常溫制粒中存在的粘連、靜電、熱損傷等難題。本文從技術原理、設備構成、核心優勢及應用場景等維度，全面解析這一前沿制粒技術。
一、技術原理：超低溫脆化與可控粉碎
液氮深冷制粒的核心是 “低溫脆化 - 能量定向破碎” 機制：
物料脆化處理：
常溫下具有韌性的高分子材料(如 PE、PP、尼龍)或彈性體(如橡膠)，在液氮噴淋或浸泡過程中，溫度驟降至玻璃化轉變溫度以下(通常 - 100℃至 -
150℃)，分子鏈運動被抑制，材料從塑性態轉變?yōu)榇嘈詰B(tài)，沖擊強度下降 70% 以上，為高效粉碎創造條件。
低溫粉碎過程：
脆化后的物料進入粉碎腔，在高速旋轉的刀片(線速度≥80m/s)或研磨介質作用下，應力集中于晶界或缺陷處，發生脆性斷裂而非塑性變形，形成棱角分明、表面潔凈的顆粒。
分級與冷量回收：
粉碎后的物料通過氣流分級機(精度 ±5μm)篩選出目標粒徑，未達標的粗顆粒返回粉碎腔再處理。過程中產生的氮氣廢氣(約 -
50℃)可通過換熱器回收冷量，用于預冷進料或降低能耗。
二、設備核心構成與功能模塊
液氮深冷制粒設備是集制冷、粉碎、分級、控制于一體的復雜系統，主要包括五大模塊：
(一)超低溫制冷系統
液氮供應單元：
采用雙層真空絕熱儲罐(容量 50-500L)儲存液氮，通過壓力調節閥(精度
±0.1bar)和霧化噴嘴，將液氮以霧狀(粒徑≤50μm)噴入預冷腔，與物料充分接觸。
溫度控制模塊：
分布于預冷腔、粉碎腔的 Pt100 傳感器(精度 ±0.5℃)實時監測溫度，PLC
系統自動調節液氮流量，確保物料處理溫度穩定在目標值(波動≤±2℃)。
(二)粉碎系統
核心粉碎裝置：
沖擊式粉碎機：適合軟質高分子材料(如 PVC、PET)，轉速 2000-4000rpm，通過可調間隙的齒圈控制粉碎力度;
研磨式粉碎機：適用于硬質材料(如金屬氧化物、陶瓷)，采用碳化鎢球磨罐，研磨效率比常溫提高 30%。
防粘涂層技術：
粉碎腔內壁及刀片表面噴涂聚四氟乙烯(PTFE)或類金剛石涂層(DLC)，減少低溫下物料吸附，降低清洗頻率 50% 以上。
(三)分級與收集系統
氣流分級機：
利用空氣動力學原理(臨界速度 0.8-1.2m/s)，將顆粒按粒徑分級。例如，目標粒徑 50μm
時，粗顆粒(>50μm)因離心力返回粉碎腔，細顆粒(≤50μm)隨氣流進入旋風分離器。
低溫捕集裝置：
采用 - 80℃冷阱收集超細顆粒(<10μm)，避免靜電團聚，收率可達 99.5% 以上。
(四)智能控制系統
人機交互界面：
7 英寸觸摸屏實時顯示溫度、壓力、粉碎電流等參數，支持配方存儲(可保存 50 組工藝參數)，一鍵切換不同物料的制粒模式。
安全聯鎖機制：
當液氮存量<10%、粉碎腔溫度>-80℃或振動值>5g 時，系統自動停機并聲光報警，防止設備損壞和物料報廢。
(五)輔助系統
廢氣處理單元：
粉碎過程中產生的氮氣廢氣(含微量粉塵)經活性炭吸附和 HEPA 過濾后排放，符合 GB 16297-1996《大氣污染物綜合排放標準》。
冷量回收裝置：
利用板式換熱器將廢氣冷量傳遞給進料空氣，預冷效率達 60%，降低液氮消耗量 20%-30%。
三、核心優勢：突破常溫制粒的技術瓶頸
粒徑均勻性提升：
低溫下物料脆性斷裂的方向性一致，顆粒粒徑分布(D50/D90)可達 1:1.5(常溫制粒通常為 1:2.5)，尤其適合醫藥緩釋微球(要求粒徑 CV
值<5%)的制備。
材料性能保護：
避免高分子材料因摩擦熱導致的氧化降解(常溫制粒溫升可達 80℃，深冷制粒溫升<10℃);
保留生物活性成分(如酶制劑、益生菌)的功能，活性損失率從常溫的 30% 降至<5%。
生產效率優化：
粉碎能耗降低 40%(脆化后物料硬度下降 60%)，以 100kg/h PP 制粒為例，電耗從 80kWh 降至 48kWh;
支持連續化生產，通過雙螺桿喂料機(精度 ±1%)實現物料穩定輸送，產能可達 5-500kg/h。
適用物料拓展：
可處理常溫下難以粉碎的彈性體(如硅膠、丁腈橡膠)、熱敏性材料(如尼龍 66、ABS)及高粘度物料(如熱熔膠)，填補傳統制粒設備的應用空白。
四、典型應用場景
(一)高分子材料領域
廢舊塑料再生：
對混雜塑料(如 PET/PE 復合膜)進行深冷粉碎，利用脆化溫度差異(PET 玻璃化轉變溫度 80℃，PE -120℃)實現選擇性破碎，粒徑
50-200μm 的再生顆粒可直接用于 3D 打印耗材。
改性母粒制備：
在低溫下將納米填料(如碳納米管、石墨烯)均勻分散于樹脂基體，避免團聚，制得的導電母粒體積電阻率可降至 103Ω?cm 以下。
(二)醫藥與食品工業
藥物微球制備：
對 PLGA(聚乳酸 - 羥基乙酸共聚物)進行深冷制粒，控制粒徑 10-50μm，用于緩釋微球制劑，藥物包封率比常溫法提高 15%，突釋效應降低
20%。
食品添加劑加工：
低溫粉碎辣椒素、薄荷腦等熱敏性成分，保留揮發性風味物質，粉碎過程溫升<5℃，有效成分損失率<3%。
(三)金屬與陶瓷材料
超細金屬粉末制備：
對鈦合金、鋁合金進行深冷破碎，獲得粒徑<10μm 的球形粉末，氧含量控制在 0.1% 以下，滿足 3D 打印和航空航天涂層的嚴苛要求。
電子陶瓷原料處理：
制備 MLCC(多層陶瓷電容器)用 BaTiO?粉體，粒徑分布 D50=1.2μm，D90=2.0μm，燒結后介電常數波動<2%。
(四)環保與資源回收
廢舊輪胎處理：
深冷粉碎后獲得 20-80 目橡膠顆粒，可替代部分天然橡膠用于跑道鋪設，回收率達 95% 以上，解決常溫粉碎中橡膠粘刀的難題。
鋰電池正極材料再生：
對退役 NCM 電池正極片深冷處理，使活性物質(LiNiCoMnO?)與鋁箔脆化分離，粉碎后鋁含量<0.1%，直接回爐冶煉能耗降低 30%。
五、關鍵技術難點與解決方案
液氮利用效率優化：
難題：傳統設備液氮霧化不均勻，導致局部過冷或升溫，浪費率高達 40%。
突破：采用超聲霧化技術(頻率 1.7MHz)，將液氮霧化成平均粒徑 20μm 的液滴，與物料接觸面積增大 3 倍，蒸發效率提升至 95%。
低溫下的設備潤滑：
難題：普通潤滑脂在 - 100℃以下失效，導致軸承磨損(壽命<500 小時)。
突破：使用全氟聚醚(PFPE)潤滑脂(工作溫度 - 80℃至 260℃)，配合油氣潤滑系統(供油量 0.1ml/h)，軸承壽命延長至 5000
小時以上。
靜電吸附控制：
難題：低溫粉碎產生的靜電(電壓可達 10kV)導致顆粒團聚，影響分級精度。
突破：在粉碎腔和分級機內壁嵌入導電碳纖維(體積電阻率<10Ω?cm)，并通入離子風(風速
5m/s)，使顆粒表面電荷密度降至<10nC/g。
六、操作要點與安全規范
開機前準備：
預冷設備 30 分鐘，使粉碎腔溫度穩定在 - 120℃以下;
物料含水率控制<0.1%(通過真空干燥預處理)，避免低溫下結冰堵塞管道。
過程控制關鍵參數：
液氮流量：按物料處理量的 1:1-1:1.5 配比(如 100kg/h 物料配 100-150L/h 液氮);
粉碎轉速：根據物料硬度調節，彈性體建議 2500-3000rpm，硬質材料 1500-2000rpm。
安全防護重點：
穿戴 - 196℃專用防凍手套、護目鏡和防濺圍裙，避免皮膚直接接觸液氮;
設備運行時保持操作間通風(換氣次數≥12 次 / 小時)，防止氮氣積聚導致缺氧(濃度>30% 時需報警)。
七、未來發展趨勢
智能化與數字化：
集成 AI 算法優化制粒參數，通過機器學習自動匹配不同物料的液氮用量、粉碎轉速和分級精度，實現 “一鍵式” 智能生產。
綠色節能技術：
開發液氮閉環回收系統，利用深冷空分裝置將廢氣中的氮氣液化再利用，能耗降低 50% 以上，推動 “零排放” 制粒生產線落地。
納米級制粒突破：
結合流化床 - 深冷粉碎技術，制備粒徑<100nm 的納米顆粒(如藥物載體、催化劑載體)，解決傳統方法中團聚和晶型破壞問題。
液氮深冷制粒設備憑借超低溫環境下的精準物料處理能力，成為高端材料制備的關鍵裝備。從高分子改性到醫藥微球，從金屬粉末到環保回收，其應用場景正在不斷拓展。隨著霧化技術、智能控制和節能設計的持續創新，這一技術將進一步提升顆粒制備的精度與效率，為新能源、生物醫藥、高端制造等戰略新興產業提供核心支撐。選擇深冷制粒設備時，需結合物料特性、粒徑要求和產能規模，綜合考量設備的溫控精度、粉碎效率及能耗水平，以實現生產效益。
